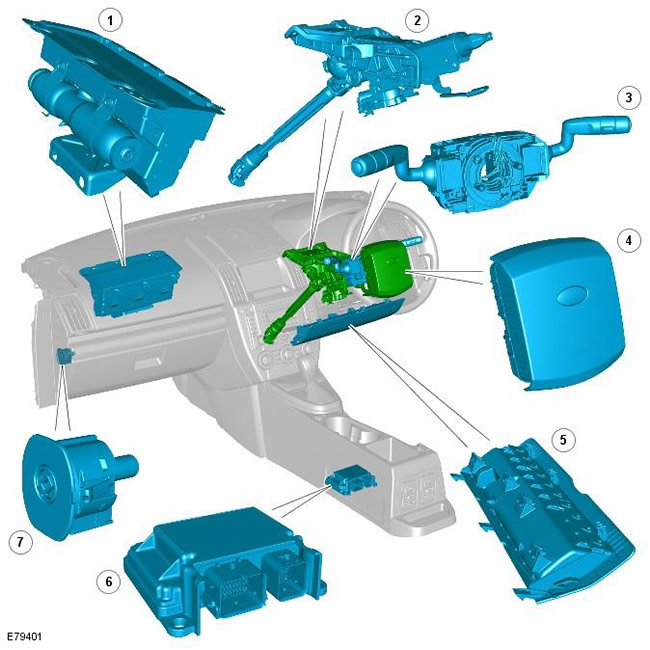

| Поз. | номер на резервна част | Име |
| 1 | - | Пътническа въздушна възглавница |
| 2 | - | Адаптивна кормилна колона |
| 3 | - | Часовникова пружина |
| 4 | - | Въздушна възглавница за водача |
| 5 | - | Долна въздушна възглавница на водача |
| 6 | - | Контролен модул за защита на водача и пътника (RCM) |
| 7 | - | Превключвател на въздушната възглавница за пътника |

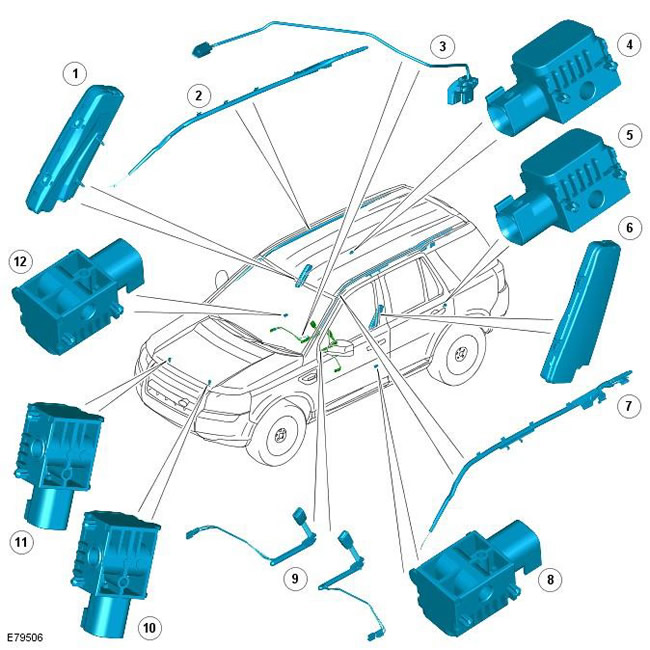

| Поз. | номер на резервна част | Име |
| 1 | - | Странична въздушна възглавница |
| 2 | - | Модул на страничната въздушна възглавница тип завеса |
| 3 | - | Сензор за позицията на шофьорската седалка |
| 4 | - | Сензор за страничен удар - C-колона |
| 5 | - | Сензор за страничен удар - C-колона |
| 6 | - | Странична въздушна възглавница |
| 7 | - | Модул на страничната въздушна възглавница тип завеса |
| 8 | - | Сензор за страничен удар - B-колона |
| 9 | - | Обтегачи на предпазните колани |
| 10 | - | Датчик за удар - преден |
| 11 | - | Датчик за удар - преден |
| 12 | - | Сензор за страничен удар - B-колона |
ПРЕДУПРЕЖДЕНИЕ: Всички пиротехнически средства са опасни. Преди да извършите каквато и да е работа по пиротехническото устройство, прочетете раздела "Стандартни ремонти" на това ръководство. За повече информация, моля, вижте главата: Стандартни техники, използвани в работилницата (100-00 Обща информация, описание и работа). (100-00, Описание и работа).
Непрекъснатото развитие на допълнителната система за защита на водача и пътника (SRS) подобрява цялостната защита на пътниците в случай на сблъсък. Системата анализира модела на натоварване в купето и силата на удара и след това активира подходящите устройства за пасивна безопасност, за да повиши защитата на водача и пътниците в различни извънредни ситуации. Предимствата на системата включват:
- Оптимизирайте работата на устройствата за пасивна безопасност и намалете риска от нараняване, причинено от въздушни възглавници.
- Значително намаляване на броя на задействаните въздушни възглавници за пътниците, особено ако в кабината е само водачът.
Автомобилът е оборудван със седем въздушни възглавници, всяка от които изпълнява специфична защитна функция:
- Въздушните възглавници за водача и пътника предпазват главата и гърдите на пътниците на предните седалки.
- Страничните въздушни възглавници за водача и пътника осигуряват защита при страничен удар.
- Страничните въздушни възглавници тип завеса предпазват главите на водача, пътниците отпред и отзад, а също така ги задържат, когато се преобръщат.
- Долната въздушна възглавница на водача предпазва краката на водача от нараняване от конструкциите на кормилната колона.
За да отговаря на изискванията на SRS, архитектурата за управление на системата за пасивна безопасност включва следните компоненти:
- Електронни сензори за челен и страничен удар, усъвършенствана система за контрол на устройствата за безопасност.
- Въздушна възглавница за водача с двустепенен газ генератор.
- Пътническа въздушна възглавница с двустепенен газов генератор.
- В зависимост от пазара, предната пътническа седалка:
- сензори на системата за класификация на пътниците или
- сензори за присъствие на пътници
- Обтегачи на предпазните колани.
- Сензор за позицията на шофьорската седалка.
- В зависимост от пазара, пиротехнически задвижващ механизъм на кормилната колона за повишаване на нивото на поглъщане на енергия.
