Оттегляне
1. Обезопасете системата SRS. Обърнете се към процедурата: Допълнителна система за обезопасяване (SRS) Изключване и повторно включване (501-20, Общи процедури).
2. Свалете двигателя на чистачките на предното стъкло. Обърнете се към процедурата: Двигател на чистачките на предното стъкло (501-16 Чистачки и шайби, демонтиране и повторно монтиране).
3. Евакуирайте климатичната система. Обърнете се към процедура: Възстановяване на хладилен агент, вакуумиране и зареждане на системата за климатизация (A/C) (412-00 Система за контрол на климата - Общи, Общи процедури).
4. Свалете и двете предни врати. Обърнете се към процедурата: Предна врата (501-03 Заключващи се части на тялото, Демонтаж и монтаж).

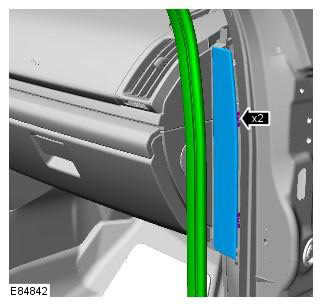

5. Отстранете двата горни декоративни панела на "А" колона. Обърнете се към процедурата: Облицовъчен панел на колоната (501-05 Вътрешна облицовка, премахване и инсталиране).
6. Отстранете централните панели на довършителните работи на стелажа "И".

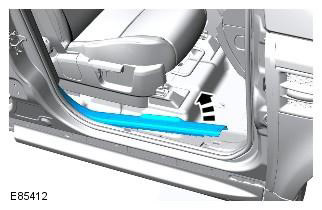

7. Освободете предния ръб на двата панела на прага.
8. Отстранете двата облицовъчни панела на вратата. Обърнете се към процедурата: Облицовъчен панел на предната врата (501-05 Вътрешна облицовка, премахване и инсталиране).
9. Отстранете лявата предна седалка. Обърнете се към процедурата: Предна седалка (501-10 седалка, демонтаж и монтаж).
10. Свалете скоростния лост. Обърнете се към процедурата: Селекторен възел (307-05 Автоматична скоростна кутия/Външно управление на трансмисията, Демонтаж и монтаж).

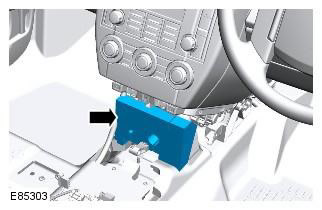

11.

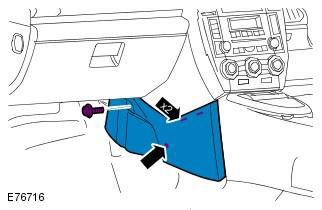

12. Отстранете двете стърчащи секции на подовата конзола.

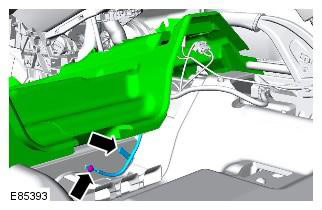

13.
ВНИМАНИЕ: Покрийте оптичните връзки, за да предотвратите навлизането на прах; Избягвайте огъване на оптични кабели в радиус от повече от 30 mm.
14. Освободете тел от тежест.
15. Изключете кабелния сноп на арматурното табло от трансмисионния тунел.
16. Свалете капака за достъп на съединителната кутия на аксесоарите.

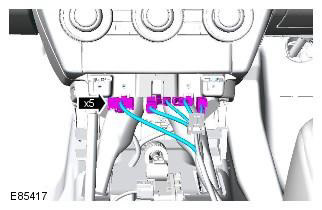

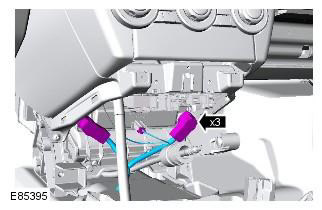

17. Изключете кабелния сноп на арматурното табло.
ЗАБЕЛЕЖКА: Илюстрацията показва превозно средство с ляв волан, превозно средство с десен волан има подобно разположение.
18.

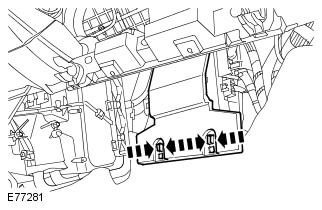

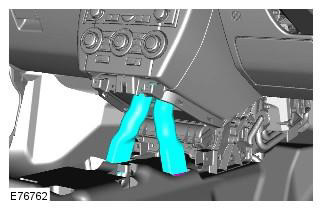

19. Отстранете двата централни долни въздуховода от корпуса на нагревателя.
20. Откачете радиатора на допълнителен електрически нагревател.

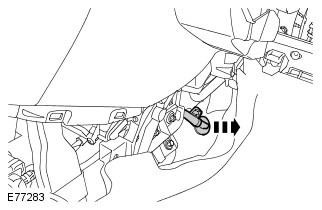

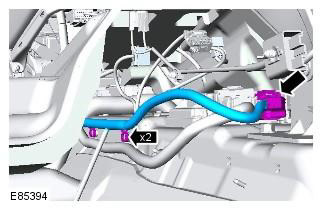

21. Изключете дренажната тръба от корпуса на нагревателя.

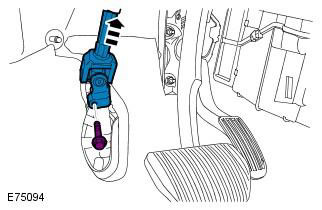

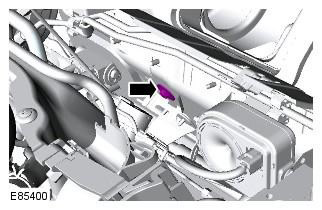

22. Разкачете долния вал на кормилната колона от кормилната колона.

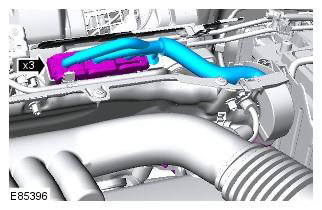

23. Изключете електрическите съединители на ECM.

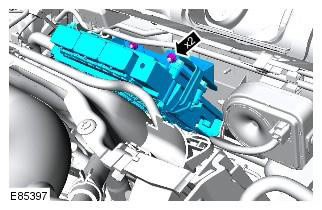

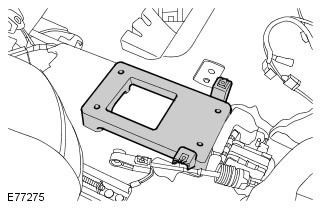

24. Отстранете модула на скобата на ECM.

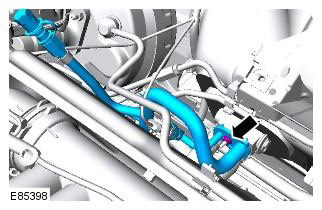

25. Изключете A/C линиите от TXV.
26.

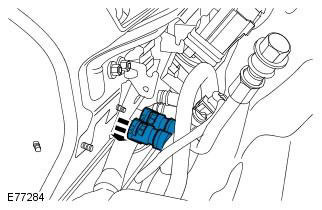

- Затегнете маркучите, за да сведете до минимум загубата на охлаждаща течност.
- Завъртете външния пръстен обратно на часовниковата стрелка и откачете маркуча.
27.
28. Отстранете външната облицовка на нагревателя на предното стъкло.
29.

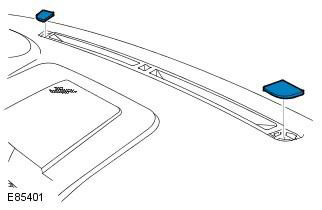

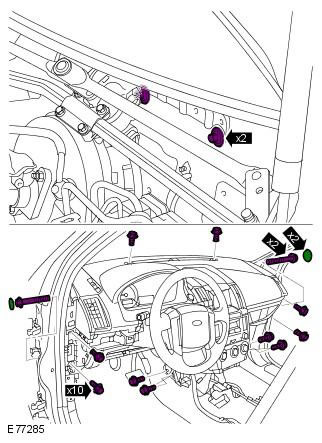

- Свалете капаците на болтовете на А-колоната.
- Защитете околната каросерия и отстранете 2-та странични монтажни болта.
- Отстранете 10 болта.
- Отстранете 2 винта.
- Инсталирайте защитни капаци върху вътрешната облицовка.
- Свалете арматурното табло с помощ.
Инсталиране
1. Завийте и затегнете болтовете M8. Момент на затягане: 24 Nm
2. Завийте и затегнете болтовете M12. Момент на затягане: 40 Nm
3. Завийте 2 винта.
4. Отстранете защитната лента и капаците.
5. Монтирайте капаците на болтовете.
6. Монтирайте облицовката на размразителя на предното стъкло.
7. Завийте болта на корпуса на нагревателя.
8. Монтирайте входните и изходните маркучи на ядрото на нагревателя.
9. Отстранете маншетите от маркучите на охлаждащата течност.
10. Свържете A/C линиите към TXV и затегнете гайката M6 . Момент на затягане: 10 Nm
11. Инсталирайте модула на скобата на ECM и затегнете гайките. Момент на затягане: 10 Nm
12. Свържете електрическите съединители на ECM.
13. Прикрепете долния вал на кормилната колона и затегнете болта. Момент на затягане: 25 Nm
14. Свържете дренажната тръба към тялото на нагревателя.
15. Свържете радиатор на допълнителен електрически нагревател.
16. Монтирайте централните долни въздуховоди върху тялото на нагревателя.
17. Инсталирайте NVH опаковката.
18. Установете електропроводна плитка на панела на устройствата.
19. Инсталирайте капака за достъп на съединителната кутия на аксесоарите.
20. Прикрепете кабелния сноп на арматурното табло към тунела на скоростната кутия.
21. Затегнете и затегнете тел с тежест. Момент на затягане: 10 Nm
22. Свържете кабелния сноп на тялото към арматурното табло.
23. Монтирайте повдигнатите секции на подовата конзола.
24. Монтирайте опорната скоба на скоростния лост.
25. Монтирайте скоростния лост. Обърнете се към процедурата: Селекторен възел (307-05 Автоматична скоростна кутия/Външно управление на трансмисията, Демонтаж и монтаж).
26. Монтирайте лявата предна седалка. Обърнете се към процедурата: Предна седалка (501-10 седалка, демонтаж и монтаж).
27. Монтирайте панелите на двете предни врати. Обърнете се към процедурата: Облицовъчен панел на предната врата (501-05 Вътрешна облицовка, премахване и инсталиране).
28. Фиксирайте двата панела за завършване на наслагването на прага.
29. Инсталирайте централните декоративни панели на А-колоната.
30. Монтирайте горните панели на обзавеждането на двете стелажи "И". Обърнете се към процедурата: Облицовъчен панел на колоната (501-05 Вътрешна облицовка, премахване и инсталиране).
31. Инсталирайте и двете предни врати. Обърнете се към процедурата: Предна врата (501-03 Заключващи се части на тялото, Демонтаж и монтаж).
32. Напълнете климатичната (A/C) система. Обърнете се към процедура: Възстановяване на хладилен агент, вакуумиране и зареждане на системата за климатизация (A/C) (412-00 Система за контрол на климата - Общи, Общи процедури).
33. Инсталирайте двигателя на чистачките на предното стъкло. Обърнете се към процедурата: Двигател на чистачките на предното стъкло (501-16 Чистачки и шайби, демонтиране и повторно монтиране).
34. Свържете проводник с тегло към акумулаторната батерия. Обърнете се към процедурата: Спецификации (414-00 Система за зареждане - Обща информация, Спецификации).
35. Проверете нивото на охлаждащата течност и долейте, ако е необходимо.
