Уплътнение на задния изходящ вал на раздатъчната кутия (Defender 2007+)

Оттегляне

1. Разхлабете болта за регулиране на спирачната накладка.



2. Отстранете задния задвижващ вал.

За повече информация вижте глава: Заден задвижващ вал (205-01 Задвижващ вал, Демонтаж и монтаж).

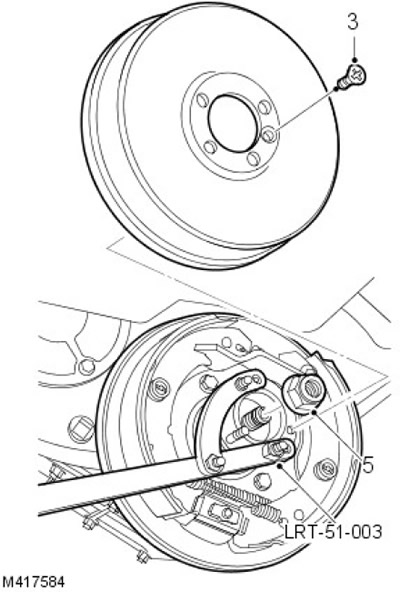

3. Развийте винта за закрепване на спирачния барабан.

4. Свалете спирачния барабан.

5. Заключете задвижващия фланец на трансферната кутия с помощта на LRT-51-003, развийте и изхвърлете гайката на задвижващия фланец, отстранете и изхвърлете стоманените и филцовите шайби.

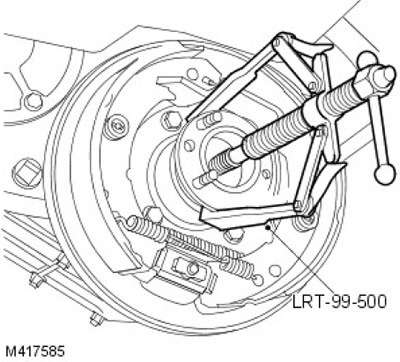

6. Използвайки LRT-99-500, ако е необходимо, отстранете задвижващия фланец от трансферната кутия.

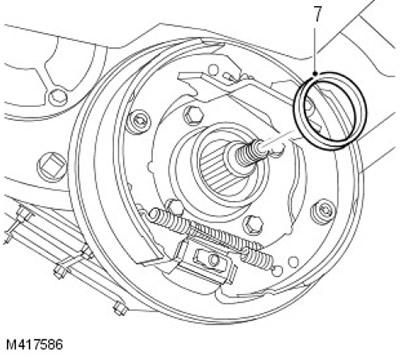

7. Свалете масленото уплътнение на задния изходящ вал от трансферната кутия и го изхвърлете.

Инсталиране

1. Почистете шлиците на задвижващия фланец, контактните повърхности на лагерите и уплътнението, за да отстраните маслото и отломките. Използвайте обезмаслител Loctite 7063 за това.

2. Почистете вдлъбнатината на уплътнението, шлиците на изходящия вал, резбите и свързващите повърхности, за да отстраните маслото и отломките. Използвайте обезмаслител Loctite 7063 за това.

3.

ВНИМАНИЕ: Уплътнението трябва да се монтира сухо.

ЗАБЕЛЕЖКА: Използвайте края на инструмента, означен като "ЗАДНО", за да поставите уплътнението.

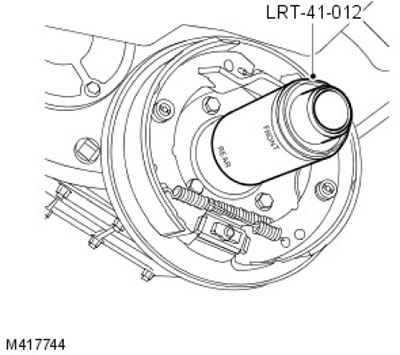

Поставете ново уплътнение, като използвате LRT-41-012.



четири.

ВНИМАНИЕ: Отстранете Loctite 648 от лагера, когато монтирате задвижващия фланец. Неспазването на това може да доведе до повреда на автомобила.

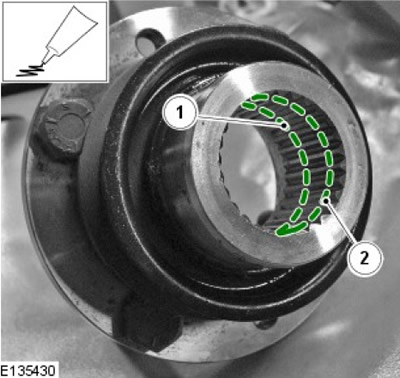

Като държите задвижващия фланец за повдигнатия край, покрийте шлиците с Loctite 648, както е показано.

• 1. Нанесете непрекъсната линия по сплайновете.
• 2. Поставете второ непрекъснато перло на 5 mm от края на фланеца.

5.

ЗАБЕЛЕЖКА: Не е необходимо да се инсталира нов филцов филтър.

ЗАБЕЛЕЖКА: Преди да монтирате стоманената шайба, отстранете излишния Loctite 648 от задвижващия фланец.

Монтирайте задвижващия фланец върху изходящия вал, като се уверите, че задвижващият фланец е напълно поставен. Поставете нова стоманена шайба

6.

ВНИМАНИЕ: Не използвайте електрически или пневматичен инструмент, за да затегнете гайката на задвижващия фланец.

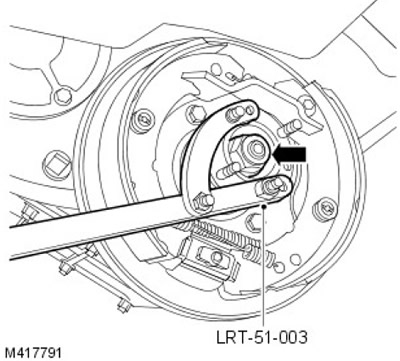

Инсталирайте LRT-51-003, монтирайте нова гайка на задвижващия фланец и завъртете до 165 Nm (122 lbf/ft).



7. Монтирайте спирачния барабан и затегнете винта.


8. Затегнете регулиращия болт до 25 Nm, след което го извадете обратно на 1/оборот.

9. Уверете се, че спирачният барабан може да се върти свободно.

10. Монтирайте карданния вал.

За повече информация вижте глава: Заден задвижващ вал (205-01 Задвижващ вал, Демонтаж и монтаж).

11. Добавете масло към трансферната кутия.

За повече информация вижте главата: Източване на трансмисионната течност от раздатъчната кутия и повторно пълнене на трансмисионната течност в раздатъчната кутия (308-07A раздатъчна кутия - ID4 2.4L дизелов двигател, Общи процедури).
