Задвижване за включване на директно/редукторно стъпало на предавателната кутия (Defender 2007+)

Оттегляне

1. Свалете подовата конзола.

За повече информация вижте глава: Подова конзола (501-12 Табло и конзола, Демонтаж и монтаж).

2. Поставете отново левия килим.

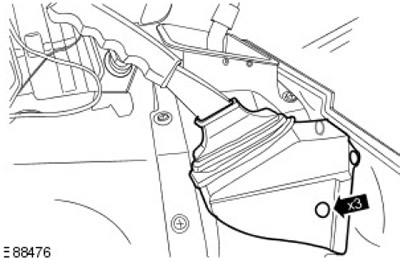

3. Освободете предпазния капак на лоста на ръчната спирачка. Премахнете 3 щипки.



4. Освободете лоста на ръчната спирачка.

• 1. Изключете електрическия конектор.

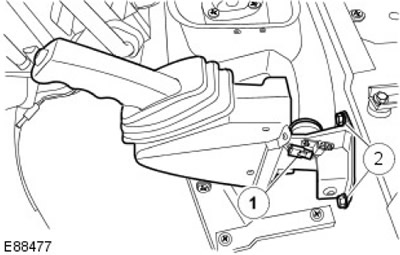

• 2. Отстранете двата винта.

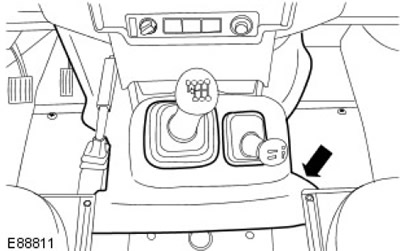

5. Отстранете постелката от капака на трансмисията.




6.

ЗАБЕЛЕЖКА: Не отстранявайте защитния капак от копчетата на превключвателя.

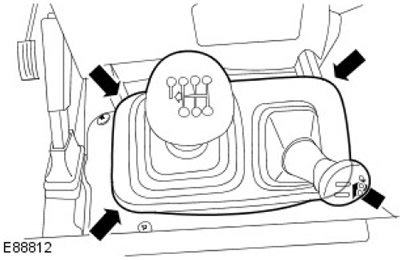

Отстранете защитния капак от капака на трансмисията.



7.

ПРЕДУПРЕЖДЕНИЕ: Копчето за превключване се освобождава внезапно, така че завъртете настрани, когато разглобявате. Неспазването на тази инструкция може да доведе до нараняване.

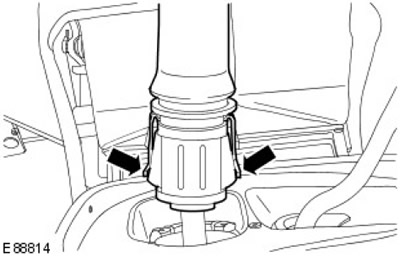

Освободете дръжката на скоростния лост. Освободете две скоби.



осем.

ПРЕДУПРЕЖДЕНИЕ: Копчето на лоста за висок/нисък диапазон се освобождава внезапно, така че завъртете настрани, когато разглобявате. Неспазването на тази инструкция може да доведе до нараняване.

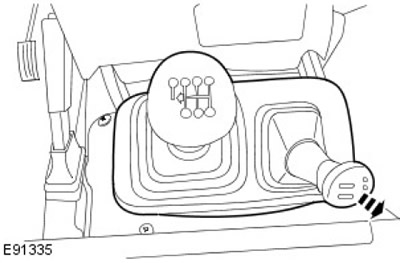

Отстранете предпазния капак и демонтирайте скоростните лостове. Изключете скоростния лост за висок/нисък диапазон.

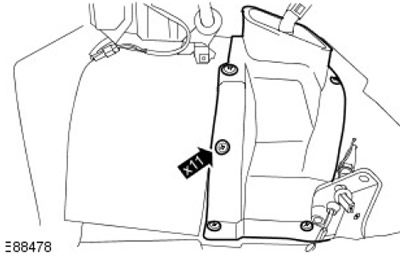

9. Свалете капака на трансмисията. Отстранете 11 винта.



десет.

ЗАБЕЛЕЖКА: За да намалите напрежението на изолацията, преместете лоста за заключване на диференциала наляво.

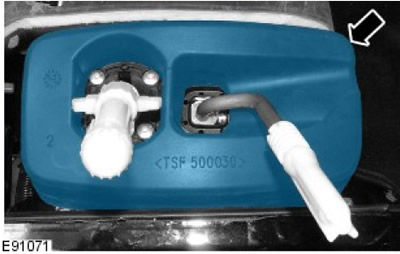

Отстранете изолационната подложка.

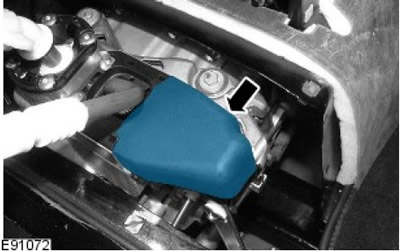

11. Свалете опорната скоба на изолационната подложка.

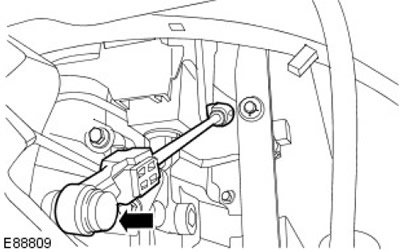

12. Разкачете вала за високо/ниско превключване. За да освободите инсталираните части, натиснете бутона, преди да разкачите стеблото.



13. Отстранете скоростния механизъм за висок/нисък диапазон. Отстранете 4 винта.

Инсталиране

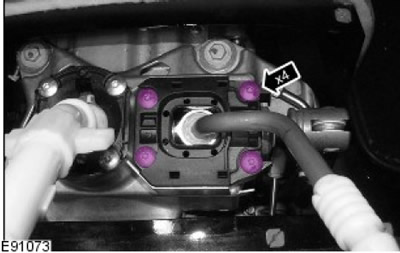

1. Инсталирайте предавката за висок/нисък диапазон. Затегнете (въртящ момент на затягане 7 Nm).

ЗАБЕЛЕЖКА: Ако настройката на връзката на селектора за висок/нисък обхват на трансферната кутия се е променила, изпълнете процедурата за регулиране.

За повече информация вижте глава: Регулиране на стеблото на селектора за висок/нисък обхват на разпределителната кутия (308-07A раздатъчна кутия - ID4 2.4L дизелов двигател, Общи процедури).

2.

ЗАБЕЛЕЖКА: Уверете се, че стеблото е в пълен контакт със сферичната става, а не с уплътнението от пяна.

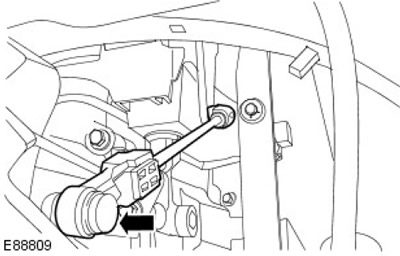

Свържете пръта за избор на висок/нисък диапазон.



3. Инсталирайте опорната скоба на изолационната подложка.

четири.

ЗАБЕЛЕЖКА: За да намалите напрежението на изолацията, поставете блокировката на диференциала в лява позиция.

Поставете изолационното уплътнение.

5. Монтирайте капака на трансмисията. Завийте винтовете.

6. Монтирайте предпазния багажник заедно с доставените скоростни лостове.

• Монтирайте скоростните лостове.
• Затегнете напълно защитния капак.

7. Поставете постелката върху панела на капака на скоростната кутия.

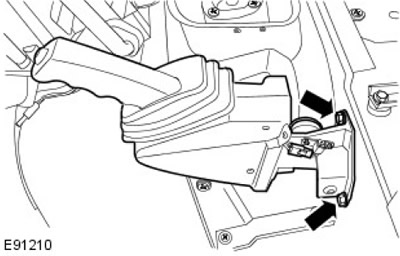

8. Монтирайте лоста на ръчната спирачка. Затегнете болтовете с въртящ момент от 25 Nm.



9. Поставете предпазния капак на лоста на ръчната спирачка. Монтирайте скоби.

10. Поставете отново левия килим.

11. Монтирайте подовата конзола.

За повече информация вижте глава: Подова конзола (501-12 Табло и конзола, Демонтаж и монтаж).
