Сменен лост — демонтаж и монтаж (Defender 2007+)

Оттегляне

1. Отстранете скоростния механизъм на скоростната кутия за висок/нисък диапазон.

За повече информация вижте глава: Задействащ механизъм за директно/редукторно разпределение (308-07A раздатъчна кутия - ID4 2.4L дизелов двигател, ремонт на превозно средство).

2. Свалете и изхвърлете регулиращата гайка на блокировката на диференциала.



3.

ЗАБЕЛЕЖКА: Не отстранявайте четирите винта, закрепващи сферичния шарнир на скоростния лост.

ЗАБЕЛЕЖКА: Внимавайте да не повредите гуменото уплътнение при отстраняване.

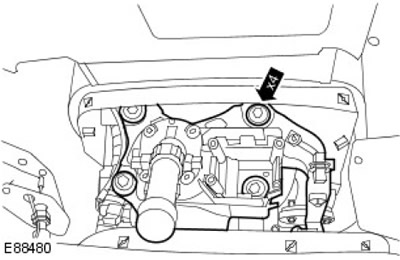

Свалете скоростния лост. Извийте 4 болта.

Инсталиране

един.

ЗАБЕЛЕЖКА: Уверете се, че втулката на сферичния шарнир на скоростния лост и скобата на селектора са центрирани, преди да инсталирате специалния инструмент.

ЗАБЕЛЕЖКА: Уверете се, че гумената шайба съответства на корпуса на скоростния лост преди монтажа.

Монтирайте скоростния лост.

• Уверете се, че третата предавка е включена със задвижването.
• Инсталирайте скоростния лост.

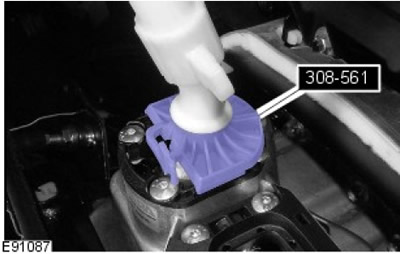

• Инсталирайте специален инструмент на скоростния лост.

2. Затегнете винтовете (момент на затягане 25 Nm).



3. Отстранете специалния инструмент.

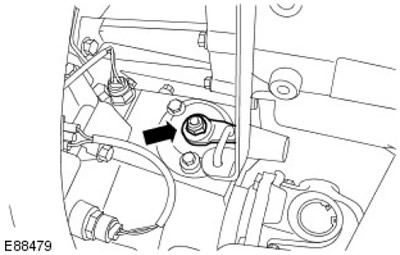

4. Поставете нова регулираща гайка за блокиране. Затегнете гайката до 25 Nm.




5. Инсталирайте предавката на скоростната кутия за висок/нисък диапазон.

За повече информация вижте глава: Задействащ механизъм за директно/редукторно разпределение (308-07A раздатъчна кутия - ID4 2.4L дизелов двигател, ремонт на превозно средство).
