Помпа за охлаждащата течност (Defender 2007+)

Оттегляне

1. Изключете проводника на "тегло" от акумулаторната батерия.

За повече информация вижте главата: Изключване и свързване на батерията (414-01 батерия, приставка за батерията и кабели, общи процедури).

2.

ПРЕДУПРЕЖДЕНИЕ: Не работете върху превозно средство, което има само един крик. Винаги поддържайте автомобила със стойки за крикове.

Повдигнете колата и поставете стойки под нея.

3. Източете течността от охладителната система.

За повече информация вижте главата: Източване/пълване на охлаждаща течност и обезвъздушаване на охладителната система (303-03 Охлаждане на двигателя - ID4 2.4L дизелов двигател, Общи процедури).

4. Отстранете вакуумната помпа на спирачната система.

За повече информация вижте глава: Спирачна вакуум помпа (206-07 Спирачно серво, Демонтаж и монтаж).

5.

ВНИМАНИЕ: Запушете всички отвори. Използвайте нови капачки.

Изключете маркуча на охлаждащата течност от помпата на охлаждащата течност. Освободете скобата.



6.

ВНИМАНИЕ: Запушете всички отвори. Използвайте нови капачки.

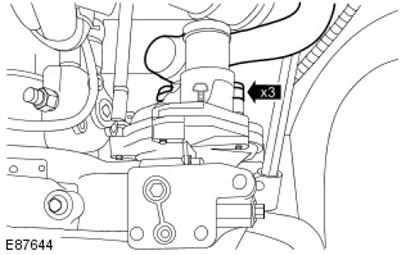

Разкачете изходния колектор на водната помпа.

• Отстранете 3 винта.
• Отстранете уплътнителния пръстен и го изпратете за рециклиране.

7.

ВНИМАНИЕ: Запушете всички отвори. Използвайте нови капачки.

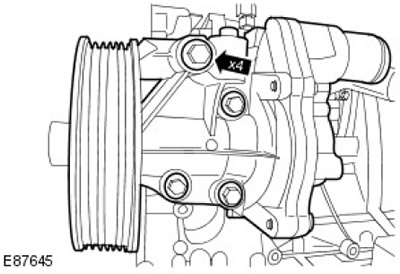

Отстранете помпата на охлаждащата течност.

• Отстранете 4 винта.
• Отстранете уплътнението и го изпратете за рециклиране.

Инсталиране

един.

ЗАБЕЛЕЖКА: Премахнете и изхвърлете мъничетата.

ЗАБЕЛЕЖКА: Почистете контактните повърхности на частите.

ЗАБЕЛЕЖКА: Поставете ново уплътнение.

Монтирайте помпата на охлаждащата течност. Затегнете (момент на затягане 23 Nm).



2.

ЗАБЕЛЕЖКА: Премахнете и изхвърлете мъничетата.

ЗАБЕЛЕЖКА: Почистете контактните повърхности на частите.

ЗАБЕЛЕЖКА: Инсталирайте о-пръстена.

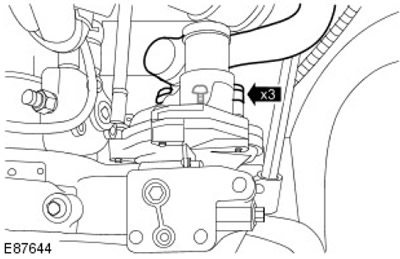

Монтирайте изходния колектор на водната помпа. Затегнете болтовете с въртящ момент от 10 Nm.



3.

ЗАБЕЛЕЖКА: Премахнете и изхвърлете мъничетата.

Свържете маркуча на охлаждащата течност към помпата на охлаждащата течност. Затегнете скобата (момент на затягане 3 Nm).

4. Инсталирайте вакуумната помпа на спирачната система.

За повече информация вижте глава: Спирачна вакуум помпа (206-07 Спирачно серво, Демонтаж и монтаж).

5. Напълнете охлаждащата течност в охладителната система и обезвъздушете системата.

За повече информация вижте главата: Източване/пълване на охлаждаща течност и обезвъздушаване на охладителната система (303-03 Охлаждане на двигателя - ID4 2.4L дизелов двигател, Общи процедури).

6. Свържете проводник с "тегло" към акумулаторната батерия.

За повече информация вижте главата: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, Общи процедури).
