Превключвател за светлини за заден ход (Defender 2007+)

Оттегляне

1. Свалете подовата конзола.

За повече информация вижте глава: Подова конзола (501-12 Табло и конзола, Демонтаж и монтаж).

2. Поставете отново левия килим.

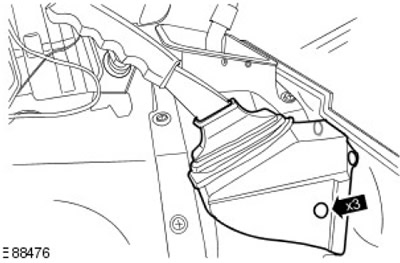

3. Освободете предпазния капак на лоста на ръчната спирачка. Премахнете 3 щипки.



4. Освободете лоста на ръчната спирачка.

• 1. Изключете електрическото захранване конектор.

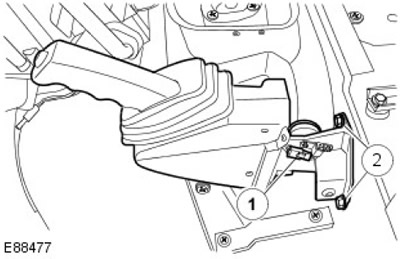

• 2. Отстранете двата винта.

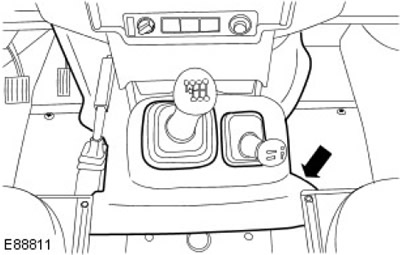

5. Отстранете постелката от капака на трансмисията.




6.

ЗАБЕЛЕЖКА: Не отстранявайте защитния капак от копчетата на превключвателя.

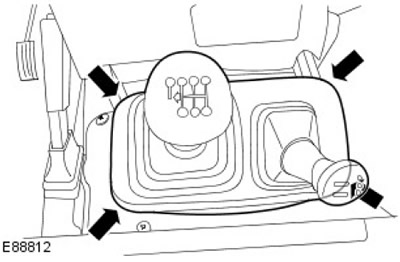

Отстранете защитния капак от капака на трансмисията.



7.

ПРЕДУПРЕЖДЕНИЕ: Копчето за превключване се освобождава внезапно, така че завъртете настрани, когато разглобявате. Неспазването на тази инструкция може да доведе до нараняване.

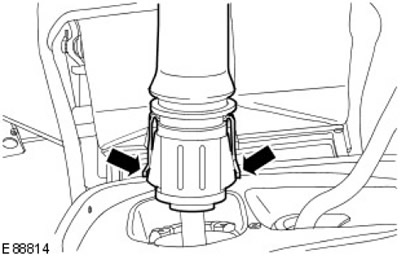

Освободете дръжката на скоростния лост. Освободете две скоби.



осем.

ПРЕДУПРЕЖДЕНИЕ: Копчето на лоста за висок/нисък диапазон се освобождава внезапно, така че завъртете настрани, когато разглобявате. Неспазването на тази инструкция може да доведе до нараняване.

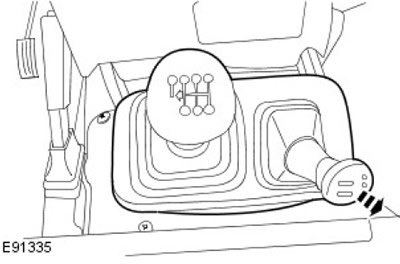

Отстранете предпазния капак и демонтирайте скоростните лостове. Изключете скоростния лост за висок/нисък диапазон.

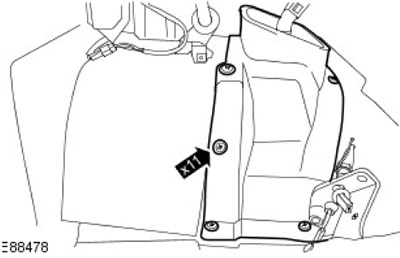

9. Свалете капака на трансмисията. Отстранете 11 винта.

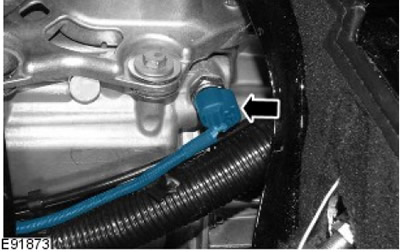

10. Разкачете съединителя на превключвателя на светлините за заден ход.

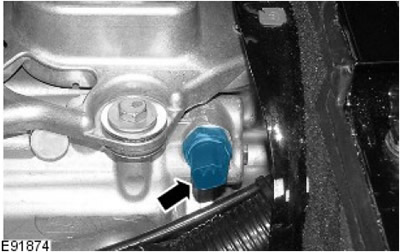

11. Отстранете превключвателя на фенерите на задната част. Отстранете О-пръстена и го изпратете за рециклиране.

Инсталиране

1. Монтирайте превключвателя за светлините за заден ход.

• Инсталирайте О-пръстена.
• Затегнете (въртящ момент на затягане 20 Nm).

2. Прикрепете електрическия контакт на превключвателя на фенера на задната част.

3. Инсталирайте капака на трансмисията. Завийте винтовете.

4. Монтирайте предпазния багажник заедно с доставените скоростни лостове.

• Монтирайте скоростните лостове.
• Затегнете напълно защитния капак.

5. Поставете постелката върху панела на капака на скоростната кутия.

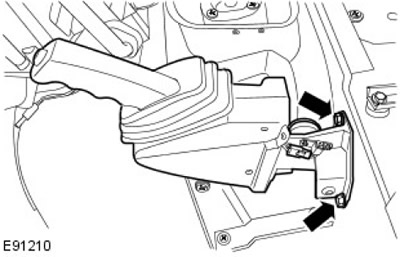

6. Монтирайте лоста на ръчната спирачка. Затегнете болтовете с въртящ момент от 25 Nm.



7. Поставете предпазния капак на лоста на ръчната спирачка. Монтирайте скоби.

8. Поставете отново левия килим.

9. Монтирайте подовата конзола.

За повече информация вижте глава: Подова конзола (501-12 Табло и конзола, Демонтаж и монтаж).
