Позициониране на елемент
ЗАБЕЛЕЖКА: Показано е превозно средство с ляв волан (LHD), превозното средство с десен волан (RHD) има подобно устройство.
| Поз. | номер на резервна част | Име |
| 1 | - | Превключвател за дясна (дясна) задна врата (ако е оборудван) |
| 2 | - | Предна куполна светлина |
| 3 | - | Задна куполна светлина (с изключение на 90) |
| 4 | - | Превключвател на задната врата (с изключение на 90) |
| 5 | - | Превключвател на задната врата вляво (LH) (ако е оборудван) |
| 6 | - | Лампа за четене (само модел SVX (60-годишнина)) |
| 7 | - | Превключвател на шофьорската врата |
| 8 | - | Модул против кражба |
| 9 | - | централна кутия с предпазители (CJB) |
| 10 | - | Превключвател на пътническата врата |
| 11 | - | Превключвател за осветление за четене (само модел SVX (60-та годишнина)) |
| 12 | - | Лампа за четене (само модел SVX (60-годишнина)) |
Общ преглед
Всяка вътрешна куполна светлина съдържа 3-позиционен превключвател (постоянно включен, постоянно изключен и автоматичен). В постоянно включен режим светлината се захранва от батерията чрез CJB. В автоматичен режим работата на вътрешното осветление се контролира от модула на системата против кражба. Модулът на системата против кражба контролира състоянието на вратите, включително вратата на багажника, с помощта на система с микропревключватели. Когато някоя врата се отвори, в съответния превключвател се създава заземяващ контур. При откриване на земна верига, модулът на системата против кражба включва вътрешното осветление. Ако след това вратата се затвори, модулът на системата против кражба изключва вътрешното осветление след около 15 секунди.
Модулът на системата против кражба също така включва вътрешното осветление, когато получи валиден сигнал за отключване от дистанционното радиоуправление.
За повече информация вижте глава: Система против кражба - активна (419-01A Система против кражба - активна, Описание и функция).

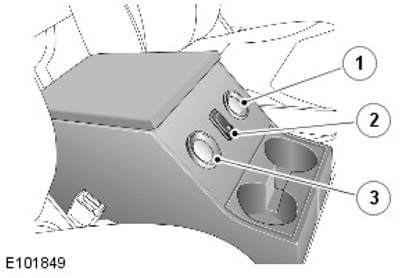

SVX модел (60-та годишнина)
| Поз. | номер на резервна част | Име |
| 1 | - | (ляво) светлина за четене |
| 2 | - | Ключ за локално осветление |
| 3 | - | (вдясно) светлина за четене |
SVX има всички функции за вътрешно осветление на стандартните модели плюс две допълнителни лампи за четене. Лампите за четене са разположени на предната повърхност на отделението за съхранение с превключвател за управление, разположен между тях. Светлините използват крушка W3W. За да смените крушката, използвайте подходящ лост, за да издърпате внимателно фенера от отделението за съхранение, извадете го и извадете държача на крушката от задната страна на фенера.
Светлините за четене са свързани директно към акумулатора на автомобила чрез предпазители в CJB и съединителната кутия на акумулатора (BJB). Следователно лампите за четене могат да работят независимо от позицията на ключа за запалване. Всяка лампа получава напрежение от батерията и лампата светва, когато превключвателят е активиран, което завършва заземителната верига.

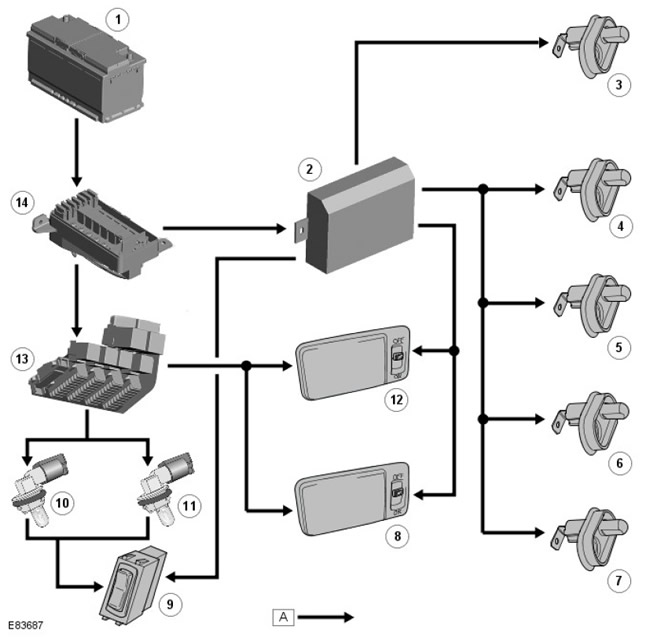

Контролна схема
ЗАБЕЛЕЖКА: A = кабелна връзка
| Поз. | номер на резервна част | Име |
| 1 | - | Акумулатор |
| 2 | - | Модул против кражба |
| 3 | - | Превключвател на шофьорската врата |
| 4 | - | Превключвател на пътническата врата |
| 5 | - | Превключвател на задната врата |
| 6 | - | Превключвател на задната врата (вляво) (ако е оборудван) |
| 7 | - | Превключвател на задната врата (вдясно) (ако е оборудван) |
| 8 | - | Задна куполна светлина |
| 9 | - | Превключвател за осветление за четене (само модел SVX (60-та годишнина)) |
| 10 | - | Лява лампа за четене (само модел SVX (60-годишнина)) |
| 11 | - | Дясна лампа за четене (само модел SVX (60-годишнина)) |
| 12 | - | Предна куполна светлина |
| 13 | - | CJB |
| 14 | - | BJB |
