Корпус на нагревател — демонтаж и монтаж (Defender 2007+)

Оттегляне

1. Изключете проводника на "тегло" от акумулаторната батерия.

За повече информация вижте главата: Изключване и свързване на батерията (414-01 батерия, приставка за батерията и кабели, общи процедури).

2. Откачете маркучите на радиатора на нагревателя.

• Използвайте подходяща скоба, за да закрепите маркучите на нагревателя.
• Освободете двете скоби.

3. Свалете контролния панел.

За повече информация вижте глава: Контролен панел (501-12 Арматурно табло и конзола, Демонтаж и монтаж).

четири.

ЗАБЕЛЕЖКА: Клиповете трябва да се изхвърлят.

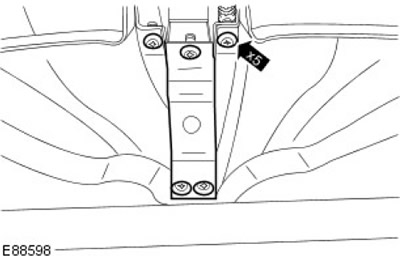

Отстранете поддържащата скоба на аудио модула. Отстранете и изхвърлете 5 скоби.

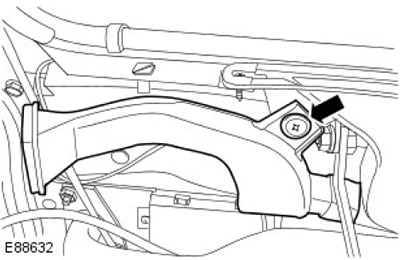

5. Отстранете левия стъклен въздуховод. Отстранете скобата.

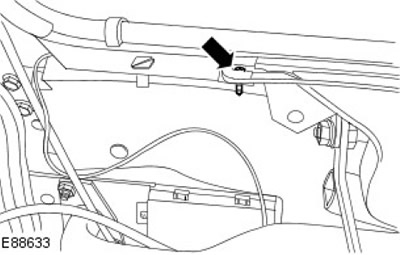

6. Освободете левия стъклен въздуховод за отопление. Отстранете винта.

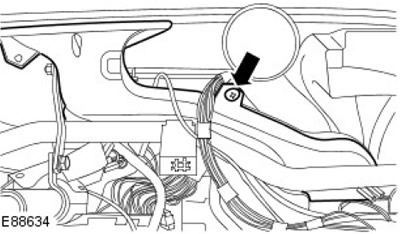

7. Отстранете левия стъклен въздуховод за отопление. Отстранете скобата.

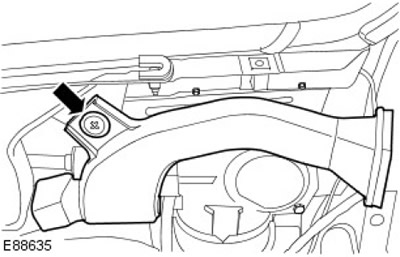

8. Свалете десния стъклен въздуховод. Отстранете скобата.

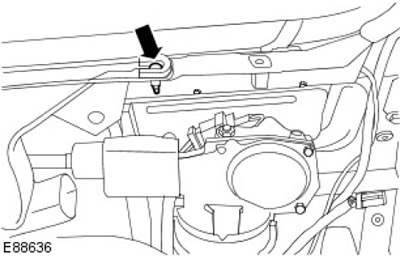

9. Освободете десния стъклен нагревателен въздуховод. Отстранете винта.

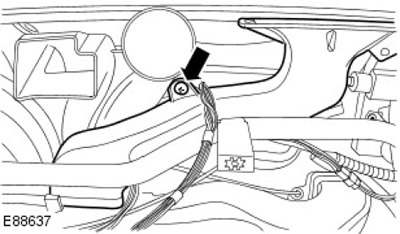

10. Отстранете десния въздуховод. Отстранете скобата.

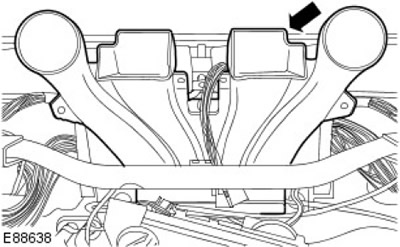

11. Отстранете централния дефлектор.

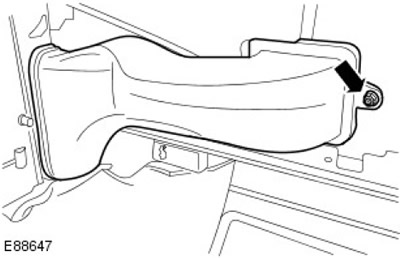

12. Отстранете всмукателния канал. Отстранете гайката.

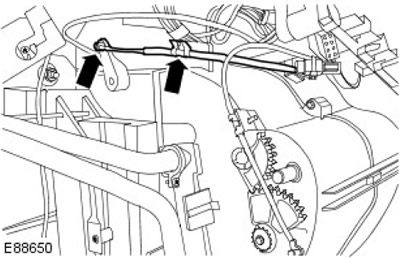

13. Изключете кабела за управление на вентила на въздуховода за отопление на стъклото. Освободете скобата.

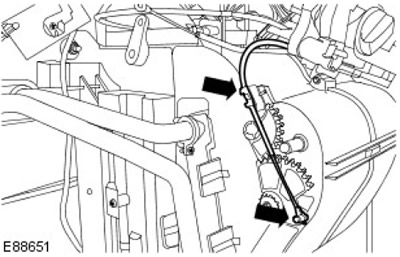

14. Изключете кабела за управление на клапата за отопление на пространството за краката. Освободете скобата.

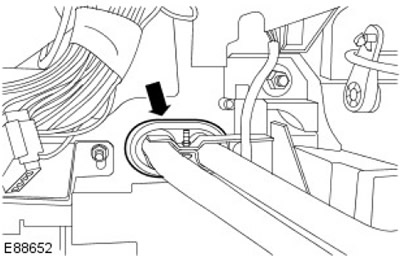

15. Отстранете втулката от преградата.

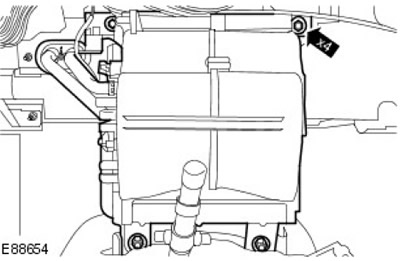

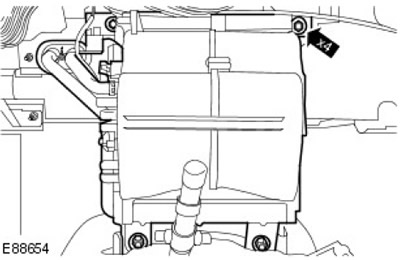

16. Отстранете корпуса на сърцевината на нагревателя. Разхлабете 4 гайки.

Инсталиране

1. Сменете елементите в обратен ред. Затегнете (момент на затягане 15 Nm).



2. Свържете проводник с "тегло" към акумулаторната батерия.

За повече информация вижте главата: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, Общи процедури).
