Щари на таблото (Defender 2007+)

Оттегляне

1. Използвайте лост, за да отделите всеки долен ъгъл и да разкачите каналите за студен въздух от дефлекторите на арматурното табло.

2. Развийте винта за закрепване на обратната страна на дефлекторите към панела на устройствата.

3. Развийте три винта за закрепване на вътрешността на дефлекторите към панела на устройствата.



4. Повдигнете и преместете дефлекторите на арматурното табло от корпуса на изпарителя.

5. Отстранете капилярната тръба от ребрата на изпарителя.

6. Изключете електрическия конектор на релето за блокиране на вентилатора.

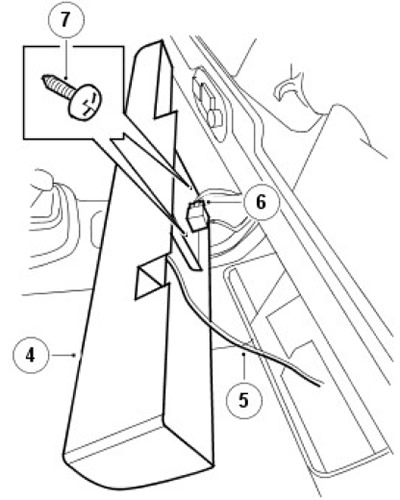

7. Завъртете два винта за закрепване на капака към задната част на дефлекторите на панела на устройствата.



8. Освободете двата конектора на терморегулатора.


9. Изключете електрическия конектор от превключвателя на вентилатора.

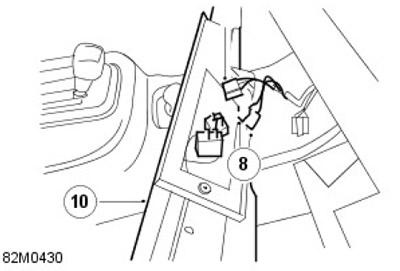

10. Отстранете дефлекторите на арматурното табло.



11. Отстранете контролните копчета от превключвателите.

12. Отстранете панела на превключвателя.

13. Отвийте гайките за закрепване на превключвателите към дефлекторите на панела на устройствата.

14. Отстранете терморегулатора.

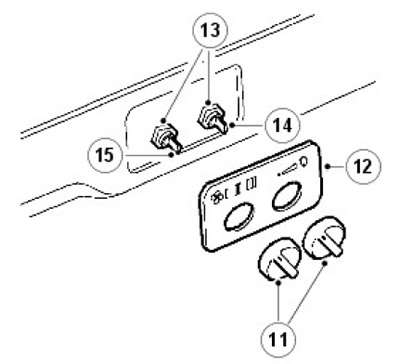

15. Отстранете превключвателя на вентилатора.



16. Пренаредете елементите на новите дефлектори на арматурното табло.

Инсталиране

1. Инсталирайте модулите на дефлектора на арматурното табло и покрийте електрическия конектор на превключвателя на вентилатора.

2. Свържете конекторите на терморегулатора.

3. Инсталирайте капилярната тръба от дясната страна на дефлекторите на арматурното табло.


4. Завийте винтовете за закрепване на капака към задната част на дефлекторите на панела на устройствата.

5. Свържете електрическия конектор на релето за заключване на вентилатора.

6. Монтирайте дефлекторите на арматурното табло и поставете 60 мм капилярна тръба в ребрата на изпарителя.

7. Монтирайте дефлекторите на арматурното табло и над корпуса на изпарителя и ги закрепете с винтове.

8. Инсталирайте въздуховоди за студен въздух.

9. Извършете проверка на системата.

За повече информация вижте глава: Проверки на охладителната система (412-00 Система за контрол на климата - Обща информация, Общи процедури).
