Ядро на нагревателя и тяло на сърцевината на изпарителя (Defender 2007+)

Оттегляне

1. Изключете проводника на "тегло" от акумулаторната батерия.

За повече информация вижте главата: Изключване и свързване на батерията (414-01 батерия, приставка за батерията и кабели, общи процедури).

2. Отстранете хладилния агент от климатичната система.

За повече информация вижте главата: Възстановяване на хладилен агент, вакуумиране и зареждане на системата за климатизация (A/C) (412-00 Система за контрол на климата - обща информация, общи процедури).

3. Свалете контролния модул на двигателя (ECM).

За повече информация вижте глава: Контролен модул на двигателя (ECM) (303-14 Електронни контроли - ID4 2.4L дизелов двигател, демонтаж и монтаж).

четири.

ВНИМАНИЕ: Запушете всички отвори. Използвайте нови капачки.

Разхлабете колектора на разширителния вентил с тръбния възел.

• Отстранете болта.
• Отстранете и изхвърлете О-пръстените.

5. Откачете маркучите на радиатора на нагревателя.

• Използвайте подходяща скоба, за да закрепите маркучите на нагревателя.

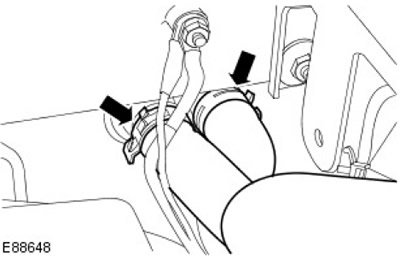

• Освободете двете скоби.

6. Отстранете контролния панел.


За повече информация вижте глава: Контролен панел (501-12 Арматурно табло и конзола, Демонтаж и монтаж).

7.

ЗАБЕЛЕЖКА: Клиповете трябва да се изхвърлят.

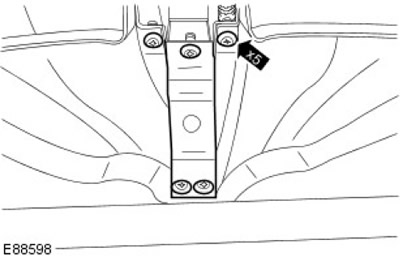

Отстранете поддържащата скоба на аудио модула. Отстранете и изхвърлете 5 скоби.

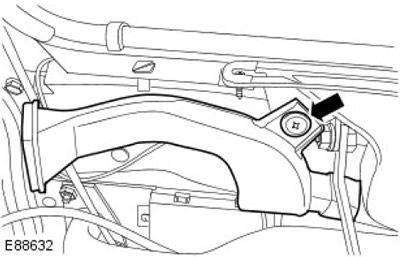

8. Отстранете левия стъклен въздуховод. Отстранете скобата.

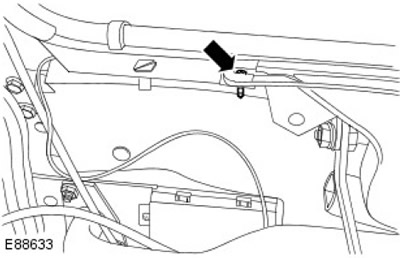

9. Освободете левия стъклен въздуховод за отопление. Отстранете винта.

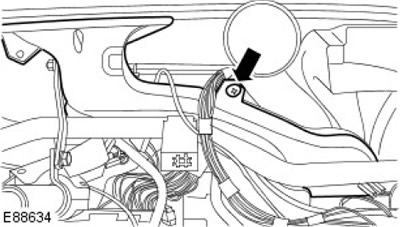

10. Отстранете левия стъклен въздуховод за отопление. Отстранете скобата.

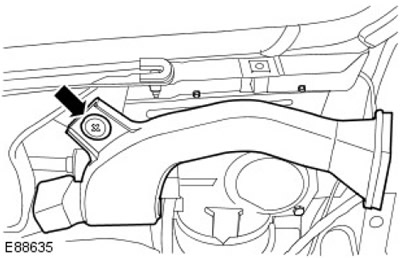

11. Отстранете десния стъклен въздуховод. Отстранете скобата.

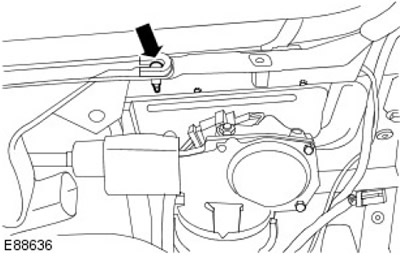

12. Освободете десния стъклен въздуховод за отопление. Отстранете винта.

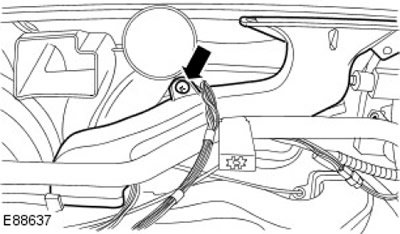

13. Отстранете десния въздуховод. Отстранете скобата.

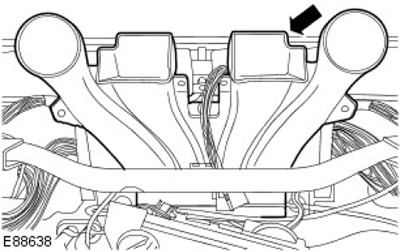

14. Отстранете централния дефлектор.

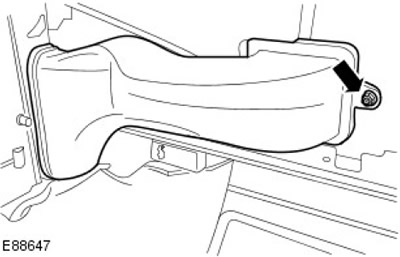

15. Отстранете всмукателния канал. Отстранете гайката.

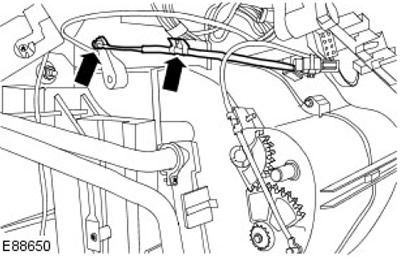

16. Изключете кабела за управление на вентила на въздуховода за отопление на стъклото. Освободете скобата.

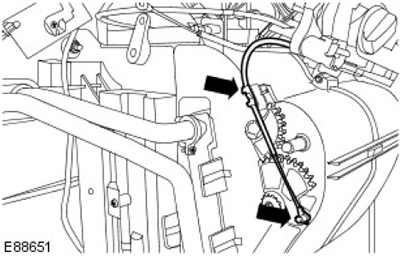

17. Изключете кабела за управление на клапата за отопление на пространството за краката. Освободете скобата.

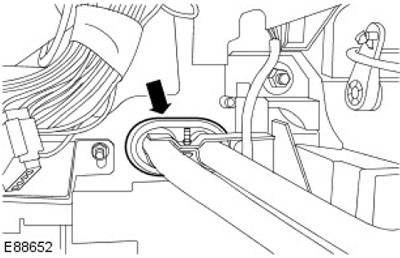

18. Отстранете втулката от преградата.

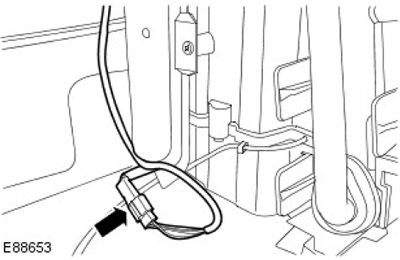

19. Изключете електрическия контакт на превключвателя за отопление на стъклото.

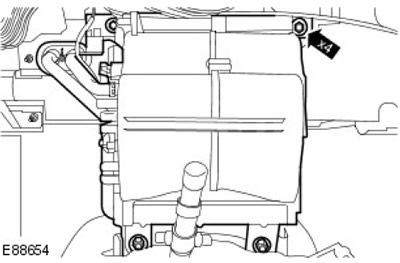

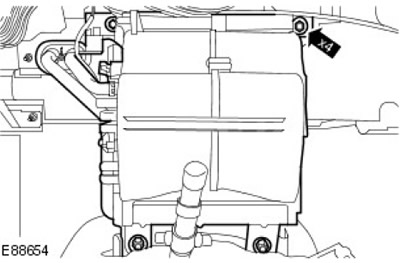

20. Отстранете корпуса на радиаторите на нагревателя и изпарителя. Разхлабете 4 гайки.

Инсталиране

1. Сменете елементите в обратен ред. Затегнете (момент на затягане 15 Nm).

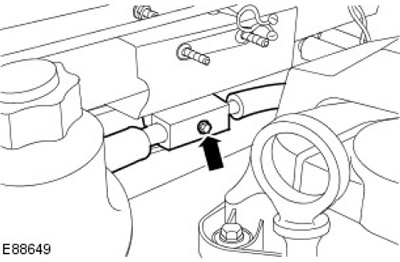

2. Затегнете (момент на затягане 8 Nm).



3. Свържете проводник с "тегло" към акумулаторната батерия.

За повече информация вижте главата: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, Общи процедури).
