Колесен лагер и главина на предното колело (Defender 2007+)

Оттегляне

1. Повдигнете предната част на колата.

2.

ПРЕДУПРЕЖДЕНИЕ: Инсталирайте защитени опори. Свалете предното колело.

3. Издърпайте назад маркуча на предния спирачен апарат и го притиснете.

4. Установете капацитет за събиране на спирачна течност.

5. Освободете връзката между спирачния тръбопровод и маркуча и откачете маркуча.

ВНИМАНИЕ: Използвайте два гаечни ключа, когато разхлабвате или затягате връзките.

6. Извийте два болта за закрепване на спирачната опора към кораба.

7. Свалете спирачния апарат.

8. Отстранете капачката за прах.

9. Отстранете пружинния пръстен и подложката(ите) от полуоската.

10. Извийте и отхвърлете 5 болта за закрепване на външния кораб към кораба.

11. Отстранете външната главина и изхвърлете уплътнението.

12. Отстранете уплътнението и с помощта на подходяща муфа развийте и изхвърлете гайката на главината.

13. Отстранете шайбата от главината.

14. Отстранете модула на главината с лагерите на спирачния диск.



15. Отстранете външния лагер и дистанционния елемент от главината.

16. Свалете уплътнението и вътрешния лагер от главината.

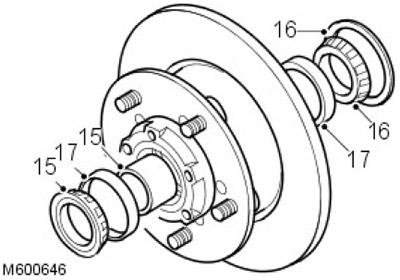

17. Отстранете пръстените на вътрешните и външните лагери от главината.

Инсталиране

1. Почистете местата на главината и лагерите.

2. Монтирайте вътрешните и външните лагерни пръстени на главината.

3. Напълнете вътрешния лагер с грес и го монтирайте на главината.

4. Инсталирайте ново уплътнение наравно със задната част на главината, като използвате инструменти LRT-54-003 и LRT-99-003.

5. Почистете шлицовия полуос.

6. Напълнете външния лагер с грес и монтирайте дистанционера и лагера върху главината.

7. Монтирайте инструмент LRT-54-019 върху резбите на гайките на главината на корпуса на оста.

8. Инсталирайте модула на главината върху шлица на полуоската и отстранете LRT-54-019.

9. Поставете шайбата и новата гайка на главината и затегнете гайката до 30 Nm.

10. Завъртете и натиснете/дърпайте главината, докато лагерите заемат стабилна позиция. Затегнете гайката на главината до 210 Nm.

11. За да проверите края на хлабината на модула на главината, монтирайте индикатор с циферблат, като използвате скобата LRT-99-503 в отвора за болт на външната главина.

12. Преместете циферблатния индикатор към контактната повърхност на гайката на главината.


13. Преместете главината навътре и навън, докато четете индикатора.

14. Ако има краен луфт, вижте таблицата за правилния дистанционер, ако е необходимо, и сменете дистанционера.

Аксиална хлабина (mm)	Размер на разделителя (mm)	Цветов код
0,00	15.5	Магента
0,025	15.4	Жълто
0,050	15.4	Жълто
0,075	15.4	Жълто
0,10	15.3	Червено
0,125	15.3	Червено
0,150	15.3	Червено
0,175	15.2	Синьо
0,200	15.2	Синьо
0,225	15.2	Синьо
0,250	15.2	Синьо
0,275	15.1	Зелено
0,300	15.1	Зелено
0,325	15.1	Зелено
0,350	15.1	Зелено
0,375	15.0	Черно
0,400	15.0	Черно
0,425	15.0	Черно
0,450	15.0	Черно
0,475	14.9	Бяло
0,500	14.9	Бяло
0,525	14.9	Бяло
0,550	14.9	Бяло

15. Когато няма аксиална хлабина, отстранете циферблата и опорната скоба.

16. Заключете гайката на главината с уплътнител.

17. Почистете кораба и повърхностите на полуосите.

18. Инсталирайте ново външно уплътнение на главината.

19. Монтирайте външната главина върху главината и затегнете новите болтове до 65 Nm.

20. Инсталирайте оригиналната(ите) подложка(и) върху вала на оста и я закрепете с пръстена.

21. Монтирайте спирачния апарат на главината, подравнете позицията на закрепващите елементи, завийте болтовете и затегнете до 82 Nm.

22. Отстранете щепселите от връзките на спирачния тръбопровод.

23. Свържете спирачния тръбопровод към маркуч и затегнете връзката.

ВНИМАНИЕ: Използвайте два гаечни ключа, когато разхлабвате или затягате връзките.

24. Свалете скобата от спирачния маркуч.

25. Отстранете въздуха от спирачната система.

За повече информация вижте глава: Обезвъздушаване на спирачната система (206-00 Спирачна система - Обща информация, Общи процедури).

26. Монтирайте колелото, отстранете опорите отдолу на автомобила и затегнете гайките на колелото до 130 Nm.

27. Натиснете педала на спирачката, за да настроите спирачните накладки, преди да стартирате автомобила.
