Оттегляне
| Поз. | номер на резервна част | Име |
| 1. | - | Къс полуос |
| 2. | - | Болт за закрепване на късата полуоска към корпуса на задвижващата ос |
| 3. | - | Калник |
| 4. | - | Къс полуос |
| 5. | - | Късо уплътнение на вала |
| 6. | - | Картър Бридж |
ЗАБЕЛЕЖКА: Тази процедура описва отстраняването и инсталирането на масления уплътнител на вала и полуоската.
1. Свалете модула на главината.
За повече информация вижте глава: Колесен лагер и главина на колелото - превозни средства, произведени до: 01/1999, 110/130 (204-02, Демонтаж и монтаж)).
2. Извийте 6 болта за закрепване на късия вал към корпуса на водещия мост. Свалете калника.
3. Отстранете късата ос и уплътнението.
4. Извадете полуоската от корпуса на оста.
5. Отстранете и изхвърлете масленото уплътнение.
Инсталиране
1. Смажете новото уплътнение с масло EP90.

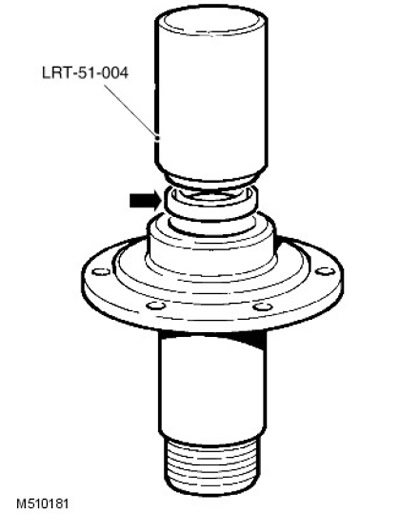

Поставете уплътнението с уплътнителната устна навън, като използвате инструмент LRT-51-004. Уплътнението трябва да е изравнено със задната повърхност на късата ос.
2. Поставете ново уплътнение, къс вал и калник. Завийте болтовете и ги затегнете до 65 Nm.
3. Монтирайте полуоската в корпуса на оста. Внимавайте да не повредите късото уплътнение на вала.
4. Инсталирайте модула на главината.
За повече информация вижте глава: Колесен лагер и главина на колелото - превозни средства, произведени до: 01/1999, 110/130 (204-02, Демонтаж и монтаж)).
