Мотор на чистачките на предното стъкло (Defender 2007+)

Оттегляне

1. Изключете проводника на "тегло" от акумулаторната батерия.

За повече информация вижте главата: Изключване и свързване на батерията (414-01 батерия, приставка за батерията и кабели, общи процедури).

2. Отстранете контролния панел.

За повече информация вижте глава: Контролен панел (501-12 Арматурно табло и конзола, Демонтаж и монтаж).

3.

ЗАБЕЛЕЖКА: Клиповете трябва да се изхвърлят.

Отстранете поддържащата скоба на аудио модула. Отстранете и изхвърлете 5 скоби.

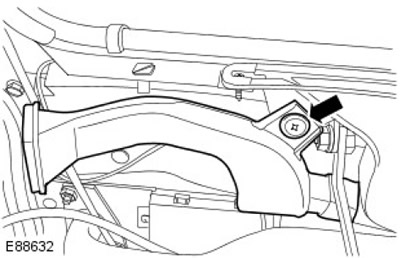

4. Отстранете левия стъклен въздуховод. Отстранете скобата.

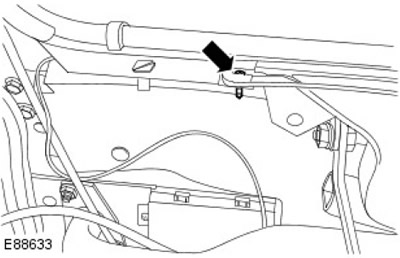

5. Освободете левия стъклен въздуховод за отопление. Отстранете винта.

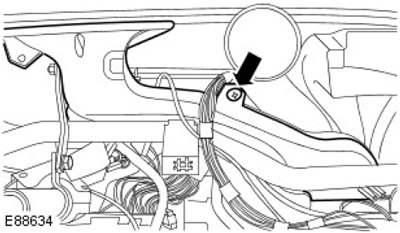

6. Отстранете левия стъклен въздуховод за отопление. Отстранете скобата.

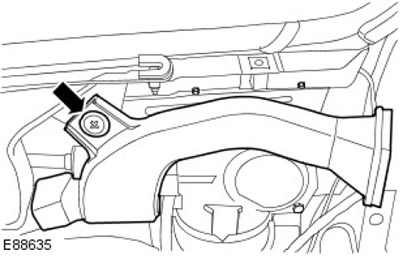

7. Отстранете десния стъклен въздуховод. Отстранете скобата.

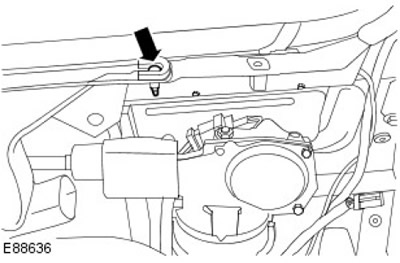

8. Освободете десния стъклен нагревателен въздуховод. Отстранете винта.

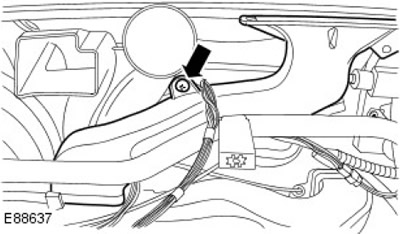

9. Свалете десния въздуховод. Отстранете скобата.

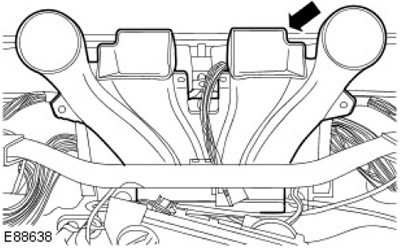

10. Отстранете централния дефлектор.




единадесет.

ЗАБЕЛЕЖКА: Показана е дясната страна, лявата страна е подобна.

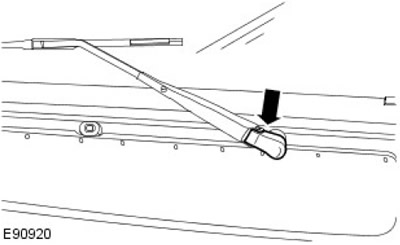

Поставете капака върху гайката на рамото на чистачката на предното стъкло.



12.

ЗАБЕЛЕЖКА: Показана е дясната страна, лявата страна е подобна.

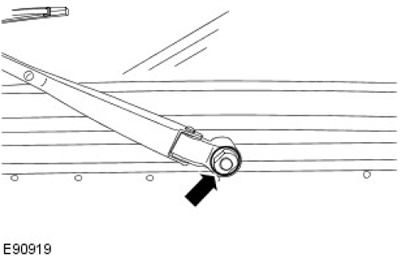

Свалете двигателя на чистачките на предното стъкло. Отстранете гайката.



13.

ЗАБЕЛЕЖКА: Показана е дясната страна, лявата страна е подобна.

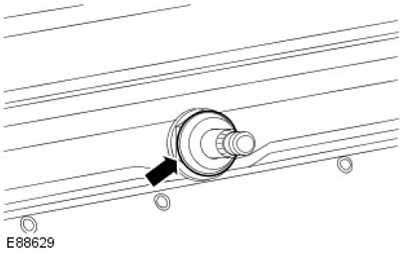

Поставете капака върху гайката на шпиндела на чистачките на предното стъкло.



четиринадесет.

ЗАБЕЛЕЖКА: Показана е дясната страна, лявата страна е подобна.

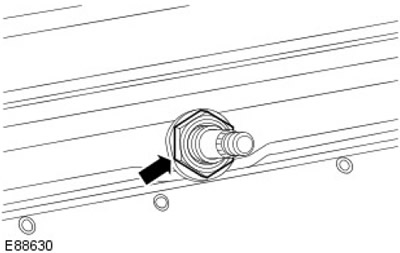

Поставете гайката на шпиндела на чистачките на предното стъкло.



петнадесет.

ЗАБЕЛЕЖКА: Показана е дясната страна, лявата страна е подобна.

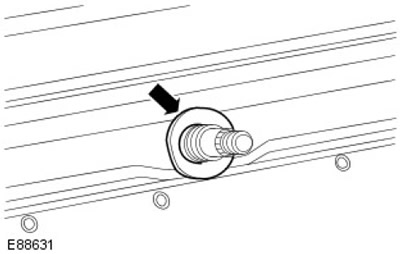

Отстранете и изхвърлете дунапреновото уплътнение на шпиндела на чистачките на предното стъкло.

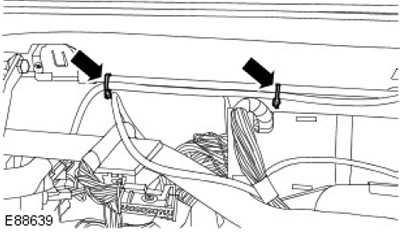

16. Отстранете и изхвърлете 2-те свързващи ленти.

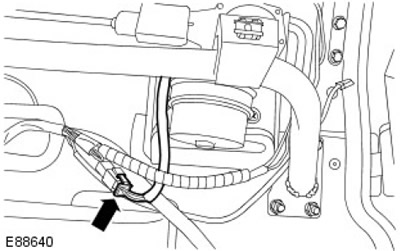

17. Изключете електрическия конектор за двигателя на чистачките на предното стъкло.

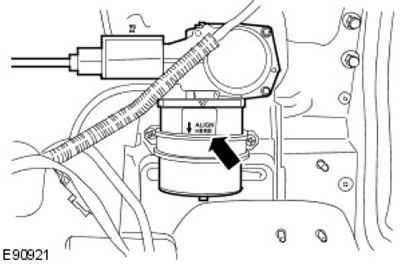

18. Маркирайте монтажната позиция на елемента, преди да го демонтирате.

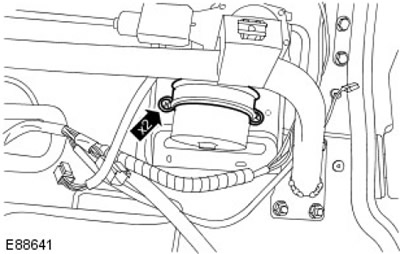

19. Отстранете двигателя на чистачките на предното стъкло. Отстранете два винта.

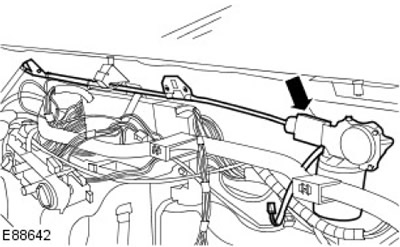

20. Свалете двигателя на чистачките на предното стъкло.

Инсталиране

1. Сменете елементите в обратен ред.

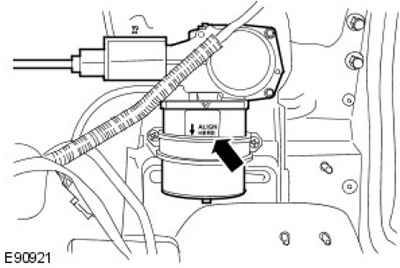

2. Инсталирайте двигателя на чистачките на предното стъкло в първоначалното му положение.

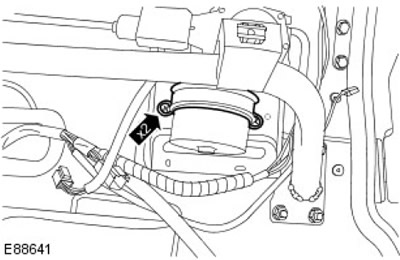

3. Затегнете (въртящ момент на затягане 5 Nm).



4. Свържете проводник с "тегло" към акумулаторната батерия. За повече информация вижте главата: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, Общи процедури).
