Оттегляне
1. Изключете отрицателния кабел на акумулатора.
2. Отстранете капака на кормилната колона.
За повече информация вижте глава: Кормилна колона (501-05 Вътрешна облицовка, Демонтаж и монтаж).
3. Свалете двигателя на чистачките на предното стъкло.
За повече информация вижте глава: Мотор на чистачките на предното стъкло (501-16 Чистачки и шайби, Демонтаж и монтаж).
4. Отстранете двата винта и преместете превключвателя на вентилатора на нагревателя настрани.
5. Извийте два винта за закрепване на въздуховода за премахване на замъгляването на стъклото от страната на водача.
6. Изключете тръбопровода от въздуховода за отстраняване на замъгляване на стъклото и отстранете въздуховода.
7. Развийте болта и завъртете гайката на закрепване на основното рамо на кормилната колона и отстранете рамото.

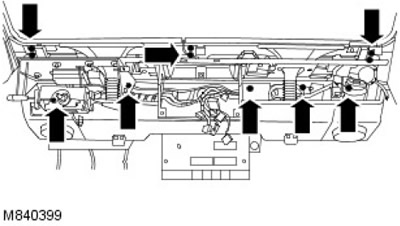

8. Извийте 11 винта за закрепване на основната греда на панела на устройствата.
9. Отстранете яките на закрепването на тръбопровода за миене към тръбата на ламела на почистващия препарат на предното стъкло.
10. Разхлабете напълно четирите гайки, закрепващи щитовете към опорното рамо и вала на чистачките и отстранете тръбите на стойката на чистачките на предното стъкло.
11. Отстранете уплътненията от валовете на скоростната кутия.

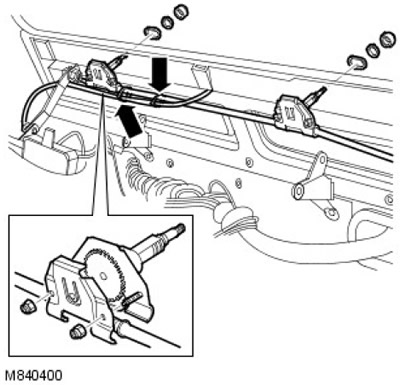

12. Отстранете две гайки за закрепване на основния лост и вала на чистачката и отстранете уплътнителните шайби.
13. Внимателно издърпайте опорната греда на арматурното табло от преградата, колкото да премахнете опорното рамо и вала на чистачката.
Инсталиране
1. Разхлабете напълно, но не отстранявайте гайките, закрепващи щитовете на скоростната кутия.
2. Смажете опорното рамо и вала на чистачката.
3. Монтирайте опорното рамо и вала на чистачката, монтирайте уплътнителните шайби и затегнете гайките до 5 Nm.
4. Монтирайте уплътненията на вала.
5. Монтирайте тръбите на стойката на чистачките и затегнете опорното рамо и гайките на вала на чистачките, колкото да задържат тръбите. Затегнете гайките на скоростната кутия до 6 Nm, след като монтирате двигателя на чистачките на предното стъкло.
6. Подравнете тръбата на шайбата спрямо релсовата тръба и я закрепете със скоби.
7. Изложете основната греда на панела на устройствата и фиксирайте винтовете.
8. Монтирайте опорната скоба на кормилната колона и затегнете болта и гайката до 45 Nm.
9. Свържете канала за обезпотяване към тръбопровода, плъзнете скобата на релето и закрепете канала с винтове.
10. Инсталирайте превключвателя на вентилатора на нагревателя и го закрепете с винтове.
11. Монтирайте двигателя на чистачките на предното стъкло.
За повече информация вижте глава: Мотор на чистачките на предното стъкло (501-16 Чистачки и шайби, Демонтаж и монтаж).
12. Монтирайте корпуса на кормилната колона.
За повече информация вижте глава: Кормилна колона (501-05 Вътрешна облицовка, Демонтаж и монтаж).
13. Свържете проводник с тегло към акумулатора.
